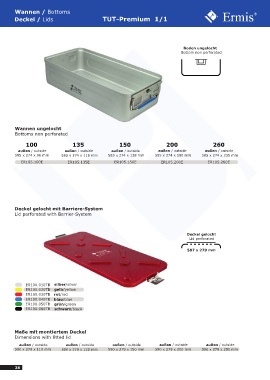

Wannen / Bottoms Wannen / Bottoms
Deckel / Lids 3-in-one-Container 3/4 3-in-one-Container 1/2 Deckel / Lids

Boden ungelocht Boden ungelocht
Bottom non perforated Bottom non perforated

Wannen ungelocht Wannen ungelocht
Bottoms non perforated Bottoms non perforated

100 135 150 200 100 135 150 200 260
ER205.100E ER205.135E ER205.150E ER205.200E ER305.100E ER305.135E ER305.150E ER305.200E ER305.260E
außen außen
outside 464 x 273 x 96 mm 464 x 273 x 116 mm 464 x 273 x 138 mm 464 x 273 x 190 mm outside 297 x 273 x 96 mm 297 x 273 x 116 mm 297 x 273 x 138 mm 297 x 273 x 190 mm 297 x 273 x 235 mm
innen innen
inside 438 x 264 x 76 mm 438 x 264 x 96 mm 438 x 264 x 118 mm 438 x 264 x 170 mm inside 270 x 263 x 76 mm 270 x 263 x 96 mm 270 x 263 x 118 mm 270 x 263 x 170 mm 270 x 263 x 215 mm

Deckel gelocht Deckel gelocht
Lid perforated Lid perforated

462 x 280 mm 299 x 278 mm

Kompatible Filterkassetten Kompatible Filterkassetten
Compatible Filter Cassettes
Compatible Filter Cassettes

PTFE Barriere Ventil
Valve PTFE Barriere Ventil
Valve

PTFE System Barriere System Ventil System PTFE System Barriere System Ventil System
PTFE System Barrier System Valve System PTFE System Barrier System Valve System

ER200.010PA ER200.010BA ER200.010VA ER300.010PA ER300.010BA ER300.010VA
ER200.020PA ER200.020BA ER200.020VA ER300.020PA ER300.020BA ER300.020VA
ER200.030PA ER200.030BA ER200.030VA ER300.030PA ER300.030BA ER300.030VA
ER200.040PA ER200.040BA ER200.040VA ER300.040PA ER300.040BA ER300.040VA
ER200.050PA ER200.050BA ER200.050VA ER300.050PA ER300.050BA ER300.050VA
ER200.060PA ER200.060BA ER200.060VA ER300.060PA ER300.060BA ER300.060VA

Maße mit montiertem Deckel Maße mit montiertem Deckel
Dimensions with fitted lid Dimensions with fitted lid
100 135 150 200 100 135 150 200 260
außen / outside außen / outside außen / outside außen / outside außen / outside außen / outside außen / outside außen / outside außen / outside
470 x 280 x 115 mm 470 x 280 x 135 mm 470 x 280 x 155 mm 470 x 280 x 205 mm 300 x 280 x 116 mm 300 x 280 x 135 mm 300 x 280 x 155 mm 300 x 280 x 205 mm 300 x 280 x 255 mm
