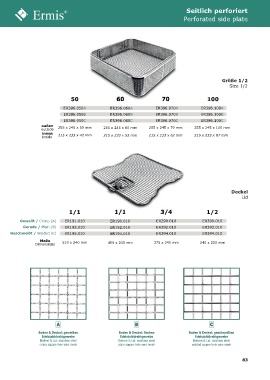

P. 83
Seitlich perforiert Seitlich perforiert
Perforated side plate Perforated side plate
Größe 1/1 Größe 1/2
Size 1/1 Size 1/2
50 60 70 100 50 60 70 100
ER197.050A ER197.060A ER197.070A ER197.100A ER396.050A ER396.060A ER396.070A ER396.100A
ER197.050B ER197.060B ER197.070B ER197.100B ER396.050B ER396.060B ER396.070B ER396.100B
ER197.050C ER197.060C ER197.070C ER197.100C ER396.050C ER396.060C ER396.070C ER396.100C
außen außen
outside 540 x 255 x 50 mm 540 x 255 x 60 mm 540 x 255 x 70 mm 540 x 255 x 100 mm outside 255 x 245 x 50 mm 255 x 245 x 60 mm 255 x 245 x 70 mm 255 x 245 x 100 mm
innen 498 x 242 x 42 mm 498 x 242 x 62 mm 498 x 242 x 87 mm innen 215 x 233 x 42 mm 215 x 233 x 62 mm 215 x 233 x 87 mm
inside 498 x 242 x 52 mm inside 215 x 233 x 52 mm
Größe 1/1 Deckel
Size 1/1 Lid
50 60 70 100 1/1 1/1 3/4 1/2
ER196.050A ER196.060A ER196.070A ER196.100A Gewellt / Crimp (A) ER191.010 ER190.010 ER290.010 ER390.010
ER196.050B ER196.060B ER196.070B ER196.100B Gerade / Plain (B) ER193.010 ER192.010 ER292.010 ER392.010
ER196.050C ER196.060C ER196.070C ER196.100C Geschweißt / Welded (C) ER195.010 ER194.010 ER294.010 ER394.010
außen
outside 485 x 255 x 50 mm 485 x 255 x 60 mm 485 x 255 x 70 mm 485 x 255 x 100 mm Maße 510 x 240 mm 455 x 240 mm 375 x 240 mm 240 x 215 mm
innen 445 x 242 x 42 mm 445 x 242 x 62 mm 445 x 242 x 87 mm Dimensions
inside 445 x 242 x 52 mm
Größe 3/4
Size 3/4
50 60 70 100 A B C
ER296.050A ER296.060A ER296.070A ER296.100A Boden & Deckel: gewelltes Boden & Deckel: flaches Boden & Deckel: geschweißtes
ER296.050B ER296.060B ER296.070B ER296.100B Edelstahldrahtgewebe Edelstahldrahtgewebe Edelstahldrahtgewebe
Bottom & Lid: stainless steel Bottom & Lid: stainless steel Bottom & Lid: stainless steel
ER296.050C ER296.060C ER296.070C ER296.100C crimp square hole wire mesh plain square hole wire mesh welded square hole wire mesh
außen
outside 405 x 255 x 50 mm 405 x 255 x 60 mm 405 x 255 x 70 mm 405 x 255 x 100 mm
innen 365 x 242 x 42 mm 365 x 242 x 62 mm 365 x 242 x 87 mm
inside 365 x 242 x 52 mm 83
